SN系列无源信号隔离器无需外供电源，从输入信号上获取少许能量，实现信号隔离、转换。35mm导轨安装，2000V隔离耐压，0.1%级传输精度，浪涌保护功能。模块化设计，体积小，功耗低。
无源隔离器在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中可能的干扰。
无源隔离器的输入回路 - 输出回路之间隔离。
该产品底座与主机拔插式结构设计，可以带电拔插。端子接线采用螺丝压紧连接方式，标准的35mmDIN导轨卡式安装。可以与单元组合仪表及DCS、PLC等系统配合使用。
电流信号输入：4～20mA
等效输入阻抗：100Ω＋负载电阻（输入为20mA）
电压降：≤ 2V （20mA）
过载电流：≤ 25mA
2、 输 出
输出电流：4～20mA
输出允许负载电阻： 计算图示
负载电阻：计算式 RL ≤ （Ui-Ud）÷0.02 (最大负载能力500Ω)
输出纹波： < 10mV p-p
|
名称 |
技术参数 |
|
输入阻抗 |
100Ω+输出负载数 |
|
输出负载电阻 |
最大500Ω |
|
精 度 |
±0.1%(RL=250Ω) |
|
附加误差 |
＋0.1%F.S/100在负载<250Ω时
－0.1%F.S/100在负载>250Ω时 |
|
温度系数 |
<50ppm/℃ |
|
环境温度 |
－ |
|
绝缘电阻 |
输入、输出之间≥ |
|
绝缘强度 |
输入、输出之间1500VAC/分钟 |
无源隔离器选型表格：
|
型 号 |
说 明 |
|||||||
|
SN |
? |
? |
? |
? |
无源信号隔离器 |
|||
|
输入输出通道 |
01 |
单路输入单路输出 |
||||||
|
02 |
双路输入双路输出 |
|||||||
|
04 |
4路输入4路输出 |
|||||||
|
输入信号类型 |
1 |
4-20ma |
||||||
|
2 |
0-20ma |
|||||||
|
3 |
0-10ma |
|||||||
|
输出信号类型 |
1 |
4-20ma |
||||||
|
2 |
0-20ma |
|||||||
|
3 |
0-10ma |
|||||||
|
供电形式 |
|
缺省为无需电源 |
||||||
|
V |
24VDC |
|||||||
注：SN系列无源隔离器将单通道与多通道选型整理在一起，具体选型方式，若有疑问可以电话咨询！
SN01无源隔离器（一入一出）正面图：
SN02无源隔离器（二入二出）外型图：
SN04无源隔离器（四入四出）外型图：
应用接线(sn01无源隔离器一入一出）：

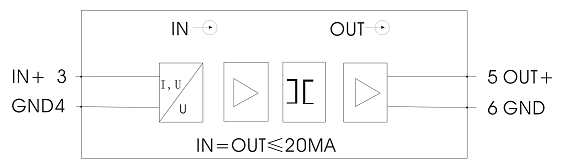

功能框图(sn01无源隔离器一入一出）：

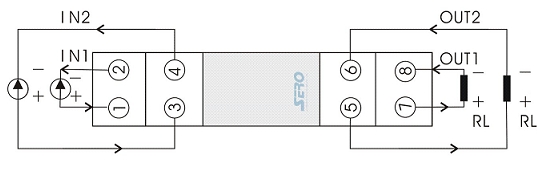

应用接线(SN02无源隔离器二入二出):

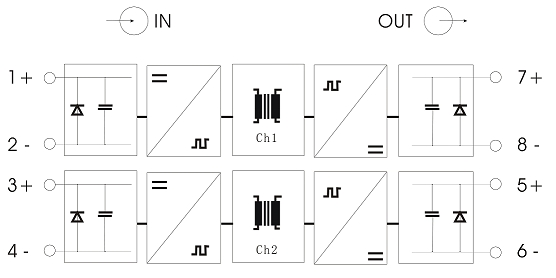

功能框图(SN02无源隔离器二入二出):
应用接线(SN04无源隔离器四入四出）

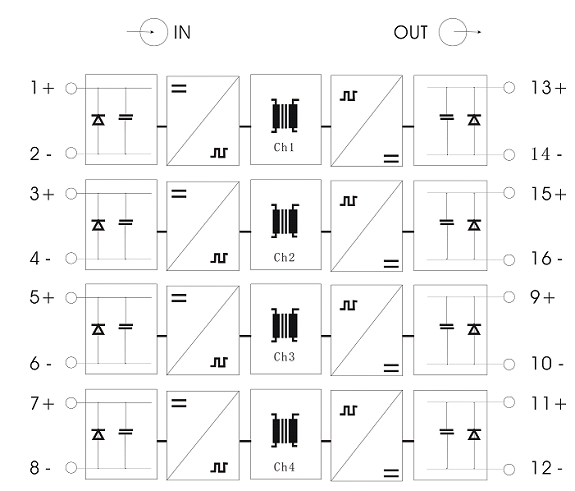

功能框图(SN04无源隔离器四入四出):
